کوئل خودرو چیست؟ راهنمای کامل علائم خرابی، نحوه تست و نکات نگهداری
اگر خودروی شما هنگام روشن شدن بد کار می کند، لرزش دارد یا شتاب آن کاهش پیدا کرده است، یکی از قطعاتی که باید بررسی شود کوئل خودرو است.
این قطعه یکی از مهم ترین اجزای سیستم جرقه زنی موتور محسوب می شود و نقش بسیار مهمی در احتراق صحیح سوخت داخل سیلندر دارد.
در واقع بدون عملکرد صحیح کوئل، شمع ها قادر به ایجاد جرقه قوی نخواهند بود و در نتیجه موتور دچار مشکلاتی مانند خام سوزی، افزایش مصرف سوخت، کاهش قدرت و روشن شدن چراغ چک موتور می شود.
کوئل خودرو چیست و چه وظیفه‌ای دارد؟
کوئل خودرو قطعه ای الکترونیکی در سیستم جرقه زنی موتور است. وظیفه آن تبدیل ولتاژ پایین باتری به ولتاژ بسیار بالا برای ایجاد جرقه در شمع ها است.
باتری خودرو معمولاً ۱۲ ولت برق تولید می کند، اما برای ایجاد جرقه در شمع به ولتاژی حدود ۲۰ هزار تا ۴۰ هزار ولت نیاز است. این افزایش ولتاژ توسط کوئل انجام می شود.
وظیفه اصلی کوئل خودرو
افزایش ولتاژ برق
کوئل برق ۱۲ ولت باتری را به ولتاژ بسیار بالا تبدیل می کند تا جرقه قوی در شمع ایجاد شود.
ایجاد احتراق کامل سوخت
جرقه قوی باعث احتراق کامل مخلوط هوا و سوخت در سیلندر می شود و عملکرد موتور بهینه خواهد بود.
بهبود عملکرد موتور
اگر کوئل سالم باشد، موتور نرم‌تر کار می کند و شتاب و قدرت خودرو بهتر خواهد بود.
کوئل خودرو چگونه کار می‌کند؟
برای درک بهتر عملکرد کوئل باید بدانیم که این قطعه در واقع یک ترانسفورماتور کوچک است که از دو سیم پیچ اصلی تشکیل شده است:
– سیم‌پیچ اولیه
– سیم‌پیچ ثانویه
زمانی که جریان برق از سیم پیچ اولیه عبور می کند، یک میدان مغناطیسی ایجاد می شود. هنگامی که این جریان قطع می شود، میدان مغناطیسی به طور ناگهانی فرو می ریزد و در سیم پیچ ثانویه ولتاژ بسیار بالایی تولید می کند.
این ولتاژ بالا از طریق وایر یا مستقیماً از طریق کوئل مدادی به شمع خودرو منتقل می شود و جرقه لازم برای احتراق سوخت ایجاد می گردد. به همین دلیل عملکرد صحیح کوئل نقش مستقیمی در کیفیت احتراق، مصرف سوخت خودرو و قدرت موتور دارد.
انواع کوئل خودرو
در خودروهای مختلف از مدل‌های متفاوتی از کوئل استفاده می شود. شناخت این انواع به درک بهتر سیستم جرقه زنی کمک می کند.

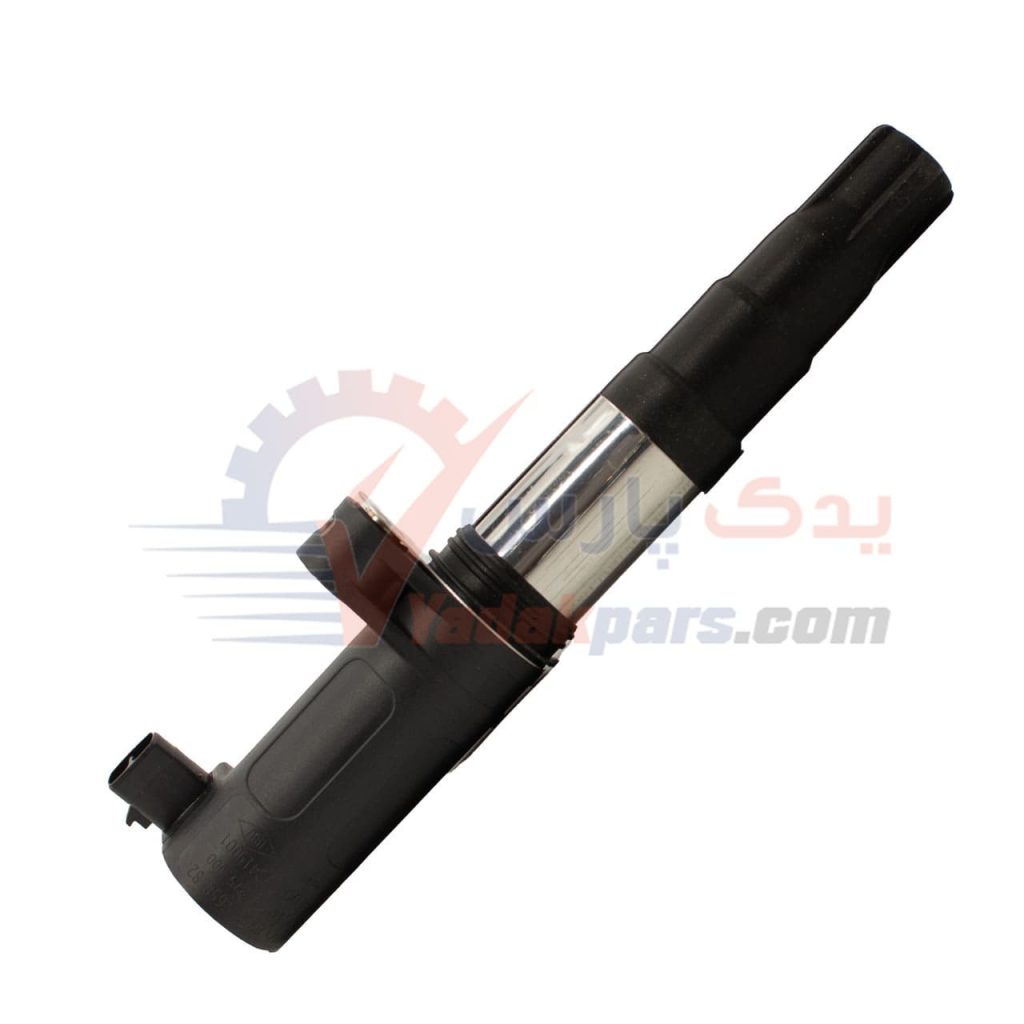

1. کوئل مدادی
این نوع کوئل مستقیماً روی شمع نصب می‌شود و در بسیاری از خودروهای جدید استفاده می شود. از این مدل کوئل در خودروهای ال90 ، سمند ملی استفاده می شود.
مزایای استفاده از کوئل مدادی:
– حذف وایر شمع سیمی
– کاهش اتلاف انرژی
– جرقه قوی تر
– افزایش راندمان موتور
خودروهایی مانندسمند EF7، دنا و ال90 از کوئل مدادی استفاده می کنند.
2. کوئل دوبل
کوئل دوبل در واقع یک ماژول است که دو کوئل در یک مجموعه یا به صورت دو به دو قرار دارند. از این مدل کوئل در خودروهای پراید انژکتور، پژو انژکتور، پیکان انژکتور و… استفاده می شود.

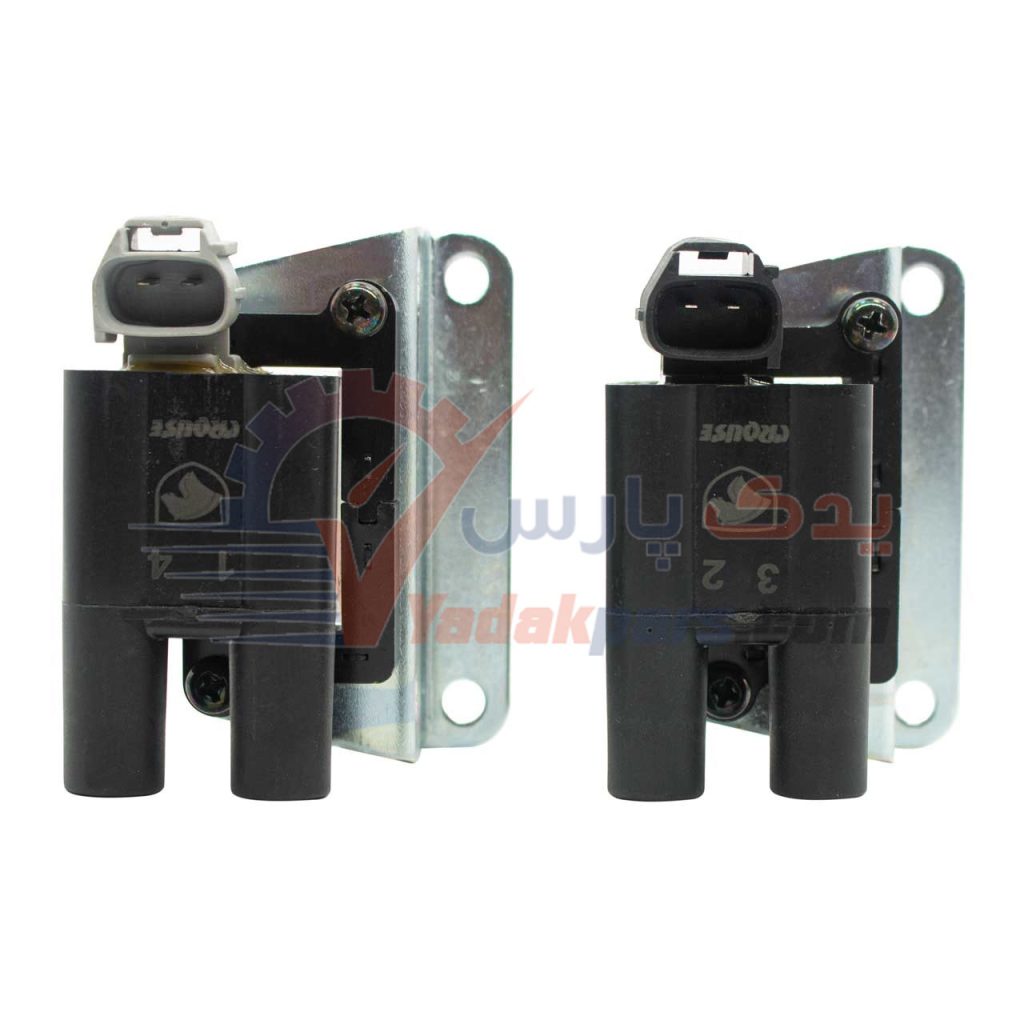

در شکل زیر کوئل خطی زیمنس از برند کروز رو مشاهده می کنید. در خودروهای زیمنس با کوئل خطی سیلندر شماره 1 و 4 با یک کوئل با سوکت توسی ارتباط دارند و سیلندرهای 2 و 3 هم با یک کوئل دیگر با سوکت مشکی ارتباط دارند.
ویژگی ها:
– یک کوئل برای دو سیلندر
– رایج در خودروهای انژکتوری قدیمی
– اتصال از طریق وایر شمع
این نوع کوئل در خودروهایی مانند پژو 405 و سمند قدیمی دیده می شود.
انواع کوئل‌های دوبل زیمنس و ساژم موجود در یدک پارس
کوئل پژو موتور XU7P شرکتی ایساکو

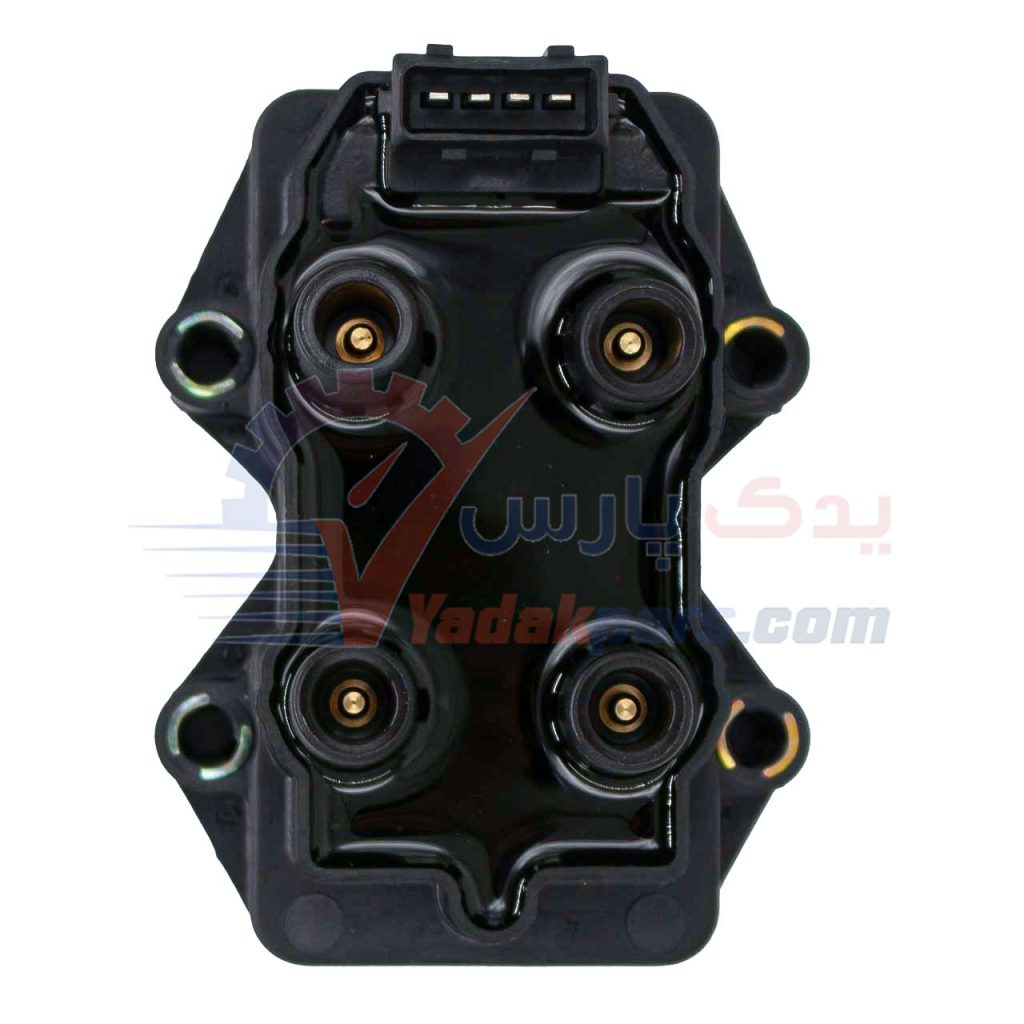

کوئل دوبل ساژم پراید و پژو کروز اصلی
کوئل زیمنس ۴۰۵ کروز (بدون پایه یا براکت)
کوئل زیمنس پراید کروز اصلی (بدون براکت)
کوئل زیمنس پژو 405 کروز کامل (با براکت)
کوئل پراید زیمنس کروز اصلی (با براکت)
3. کوئل مرکزی
در خودروهای قدیمی تر کاربراتور از یک کوئل مرکزی استفاده می شد که برق تولید شده را از طریق دلکو و وایرها به شمع ها منتقل می کرد.
ویژگی ها:
– سیستم ساده
– استفاده در موتورهای قدیمی
– نیاز به دلکو

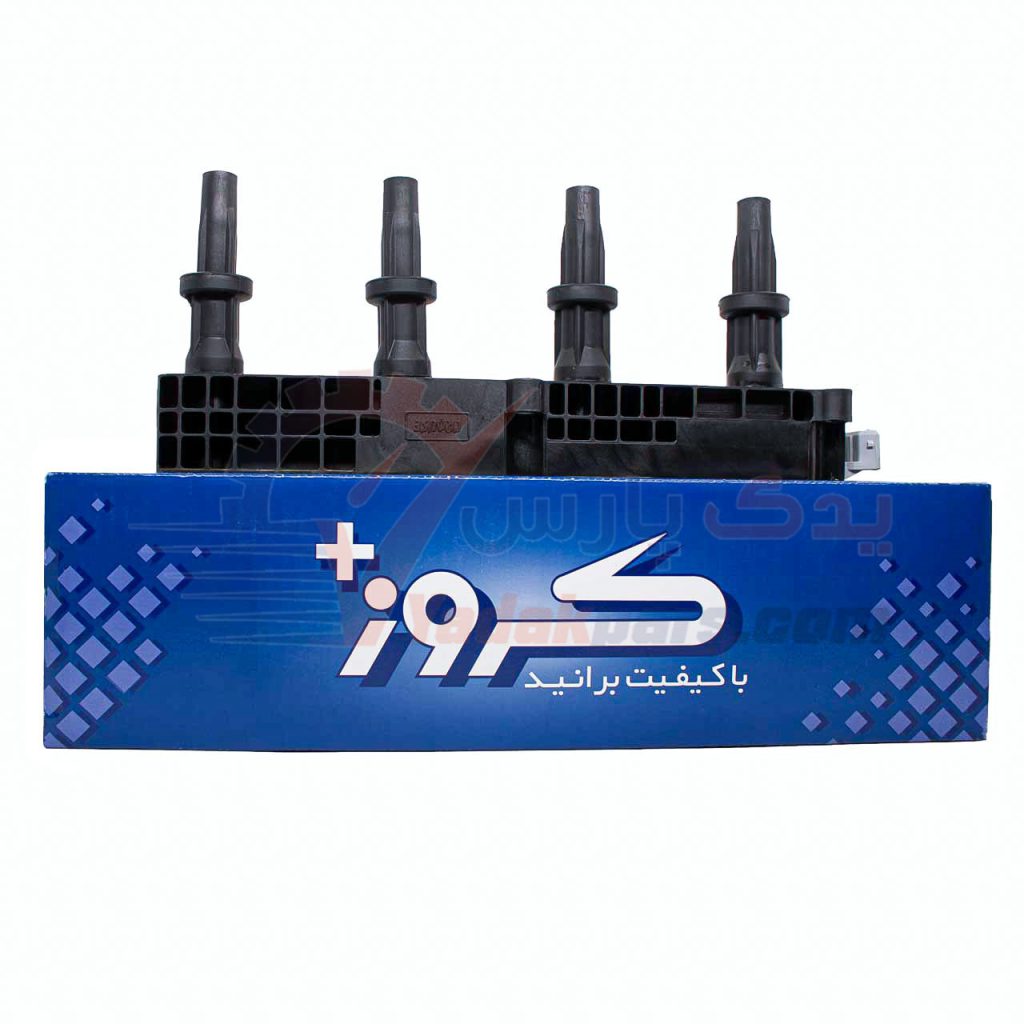

4. کوئل ردیفی یکپارچه یا کتابی
در این سیستم چند کوئل در یک قطعه قرار گرفته اند و مستقیماً روی شمع‌ها نصب می شوند. در خودرو رانا، 206 تیپ 2 و 3 و 206 تیپ 5 از این مدل کوئل استفاده می شود.
ویژگی ها:
– طراحی یکپارچه
– جرقه قوی تر
– کاهش تلفات انرژی
کوئل تکی شاهین
در خودرو شاهین از 4 عدد کوئل تکی غیر قلمی با وایر سیمی استفاده شده است.
علائم خرابی کوئل خودرو
خرابی کوئل معمولاً با نشانه هایی همراه است که اگر به موقع تشخیص داده شوند، از آسیب های جدی به موتور جلوگیری می شود.
1. بد کار کردن موتور
یکی از شایع ترین علائم خرابی کوئل بد کار کردن موتور است. در این حالت موتور به‌صورت نامنظم کار می کند و هنگام درجا کار کردن ممکن است لرزش محسوس داشته باشد.
2. کاهش شتاب خودرو
اگر کوئل نتواند جرقه قوی ایجاد کند، احتراق به‌صورت کامل انجام نمی شود.
در نتیجه:
– قدرت موتور کاهش پیدا می کند.
– شتاب خودرو کمتر می شود.
– خودرو در سربالایی ضعیف عمل می کند.
3. افزایش مصرف سوخت خودرو
یکی از نشانه های مهم خرابی کوئل خودرو افزایش مصرف سوخت است.
زمانی که جرقه ضعیف باشد، بخشی از سوخت به‌طور کامل نمی سوزد و ECU برای جبران قدرت، سوخت بیشتری تزریق می کند.
4. روشن شدن چراغ چک موتور
در خودروهای جدید، ECU می‌تواند مشکل جرقه زنی را تشخیص دهد.
در این حالت:
– چراغ چک روشن می شود.
– خطای Misfire در دیاگ ثبت می شود.
5. خام سوزی موتور
خام سوزی موتور زمانی اتفاق می‌افتد که سوخت داخل سیلندر به‌طور کامل نسوزد.
این مشکل معمولاً باعث موارد زیر می‌شود:
– بوی بنزین از اگزوز
– دود تیره
– کاهش قدرت موتور
بیشتر مطالعه کنید: علائم خرابی کوئل خودرو؛ نشانه‌ها، دلایل و روش‌های تشخیص
علت خراب شدن کوئل خودرو
دلایل مختلفی می‌توانند باعث خرابی کوئل شوند.
مهم‌ترین علت‌ها
1- گرمای زیاد موتور
گرمای بیش از حد می‌تواند باعث آسیب دیدن سیم‌پیچ داخلی کوئل شود و عملکرد آن را مختل کند.
2- نوسان ولتاژ سیستم برق
اگر دینام یا باتری خودرو نوسان ولتاژ داشته باشد، ممکن است کوئل دچار آسیب شود.
3- شمع‌های فرسوده
شمع‌های خراب یا غیر استاندارد و غیر مرتبط برای ایجاد جرقه به ولتاژ بیشتری نیاز دارند و این موضوع فشار زیادی به کوئل وارد می‌کند.
4- نفوذ روغن یا رطوبت
وجود روغن یا رطوبت در اطراف کوئل می‌تواند باعث ایجاد اتصال کوتاه و کاهش عملکرد آن شود.
نحوه تست کوئل خودرو
برای تشخیص خرابی کوئل روش‌های مختلفی وجود دارد.
1. تست کوئل با اهم‌متر
در این روش مقاومت سیم‌پیچ اولیه و ثانویه اندازه‌گیری می‌شود.
اگر مقدار مقاومت خارج از محدوده استاندارد باشد، کوئل احتمالاً خراب است.
2. تست جرقه
در این روش بررسی می‌شود که آیا کوئل می‌تواند جرقه قوی ایجاد کند یا نه.
نکات ایمنی:
– موتور باید خاموش باشد.
– از دستکش عایق استفاده شود.
– از تماس مستقیم با برق جلوگیری شود.
3. تست با دستگاه دیاگ
در خودروهای جدید بهترین روش تست کوئل با دیاگ است.
ECU می‌تواند خطاهایی مانند:
– Misfire
– ضعف جرقه
– قطع شدن کوئل
را ثبت کند.
آیا رانندگی با کوئل خراب خطرناک است؟
بله، رانندگی با کوئل خراب می‌تواند مشکلات جدی ایجاد کند.
مهم‌ترین خطرات:
– آسیب به کاتالیزور
– افزایش مصرف سوخت
– آسیب به شمع‌ها
– کاهش شدید قدرت موتور
در برخی موارد حتی ممکن است خودرو در حین حرکت خاموش شود.
تفاوت کوئل اصلی و کوئل تقلبی
متأسفانه در بازار قطعات خودرو، کوئل تقلبی بسیار زیاد است.
تفاوت‌ها
کیفیت ساخت
کوئل اصلی از مواد باکیفیت و سیم پیچ استاندارد ساخته شده است.
وزن قطعه
کوئل تقلبی معمولاً وزن کمتری دارد.
بسته‌بندی
کوئل اصلی دارای هولوگرام و بسته‌بندی استاندارد کارخانه است.
بهترین برندهای کوئل خودرو در بازار ایران
چند برند معتبر کوئل در بازار ایران وجود دارند.
– Bosch
– Valeo
– کروز
– بهرام الکترونیک
– ایساکو
– سایپا
استفاده از برندهای معتبر باعث می‌شود عمر کوئل بیشتر و عملکرد موتور بهتر باشد.
تاثیر کوئل خراب روی مصرف سوخت و شتاب
یکی از مهم‌ترین پیامدهای خرابی کوئل افزایش مصرف سوخت خودرو است.
زمانی که جرقه ضعیف باشد:
– احتراق ناقص رخ می‌دهد
– بخشی از سوخت هدر می‌رود
– قدرت موتور کاهش پیدا می‌کند
در نتیجه خودرو برای تولید همان قدرت، سوخت بیشتری مصرف می‌کند.
نقش کوئل در خام سوزی و لرزش موتور
خام سوزی زمانی رخ می‌دهد که سوخت داخل سیلندر به‌طور کامل نسوزد.
اگر کوئل نتواند جرقه مناسب ایجاد کند:
– احتراق ناقص می‌شود
– موتور دچار لرزش می‌شود
– صدای موتور تغییر می‌کند
این مشکل در حالت درجا یا سرعت کم بیشتر احساس می‌شود.
نکات نگهداری و افزایش عمر کوئل خودرو
برای افزایش عمر کوئل بهتر است چند نکته مهم را رعایت کنید.
– تعویض به موقع شمع‌ها
شمع‌های سالم و استاندارد خودرو باعث می‌شوند فشار کمتری به کوئل وارد شود.
– بررسی سیستم برق خودرو
نوسان برق یکی از عوامل اصلی خرابی کوئل است.
– جلوگیری از نفوذ آب
شستشوی موتور با آب پرفشار ممکن است باعث خرابی کوئل شود.
– استفاده از قطعات باکیفیت
کوئل‌های ارزان و تقلبی عمر کوتاهی دارند.
هزینه تعویض کوئل خودرو
قیمت کوئل بسته به نوع خودرو و برند آن متفاوت است.
به‌طور تقریبی در بازار ایران:
– کوئل خودروهای داخلی: حدود ۱ تا ۳ میلیون تومان
– کوئل خودروهای خارجی: حدود ۳ تا ۸ میلیون تومان
هزینه تعویض نیز معمولاً زیاد نیست و در بیشتر خودروها کمتر از ۳۰ دقیقه زمان می‌برد.
کوئل خودرو یکی از مهم‌ترین قطعات سیستم جرقه‌زنی است که وظیفه آن تبدیل ولتاژ باتری به ولتاژ بالا برای ایجاد جرقه در شمع‌ها است.
خرابی کوئل می‌تواند باعث مشکلاتی مانند:
– بد کار کردن موتور
– کاهش شتاب
– افزایش مصرف سوخت
– خام‌سوزی موتور
شود.
با تشخیص به‌موقع علائم خرابی کوئل و تعویض قطعه معیوب می‌توان از آسیب‌های جدی به موتور خودرو جلوگیری کرد.
